Sxematikanı klonlanmış PCB-dən necə çıxarırsınız?

A sxematik çıxarırklonlanmış pcbDövr diaqramını yenidən yaratmaq üçün fiziki lövhəni təhlil etdiyiniz tərs mühəndisliyi əhatə edir. Bu proses diqqətli müşahidə, komponent identifikasiyası və bağlantılar tələb edir. Budur bir addım-addım bələdçi:

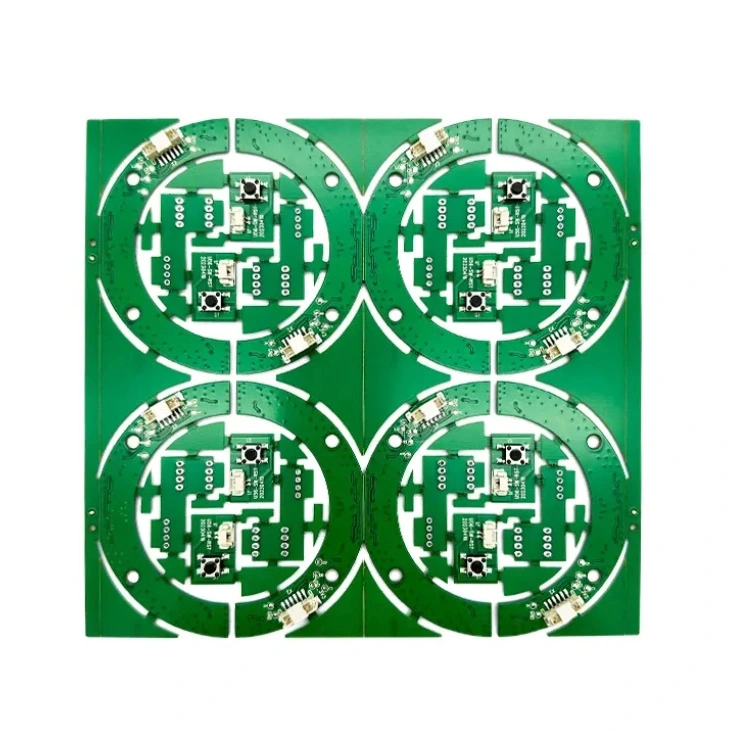

1. yoxlayın və sənədləşdirinPcb

- Yüksək qətnamə şəkillər çəkin: PCB-nin hər iki tərəfini istinad üçün ələ keçirin.

- Qeyd PCB təbəqələri: Bir qatlı, cüt qat və ya çoxilayer lövhəsinin olub olmadığını yoxlayın.

- Əsas komponentləri müəyyənləşdirin: ICS, rezistorlar, kondanmçılar, diodlar, bağlayıcılar və s. Tapın.

- Etiketləri və işarələmələrini yoxlayın: Bəzi komponentlər PCB-də çap olunmuş dizayn ...

2. Tərkibi və komponentləri müəyyənləşdirin

- Leolder komponentləri (zəruri hallarda): Təhlükəsiz çıxarılması üçün isti bir hava təkrar iş stansiyasından istifadə edin.

- IC Part Nömrələrini oxuyun: PİN konfiqurasiyaları anlamaq üçün məlumat vərəqələrini axtarın.

- Müqavilə qurğularını ölçmək: Dəyərləri müəyyən etmək üçün bir multimetr və ya LCR metrindən istifadə edin.

- Hər bir komponenti etiketləyin: daha asan izləmə üçün R1, C1, U1 kimi dizaynerləri təyin edin.

3. Dövrə əlaqələrini izləyin

- Davamlı rejimdə bir multimetr istifadə edin: komponentlər arasındakı elektrik yollarını yoxlayın.

- PCB izlərini izləyin: Ətraflı izləmə üçün bir böyüdücü və ya mikroskop istifadə edin.

- PCB Dizayn Proqramından istifadə edin: Yüksək RES PCB şəkillərini Kicad, Altium və ya Easyeda kimi alətlərə daha asan izləmə üçün idxal edin.

- Gizli bağlantıları yoxlayın

4. Sxematik yenidən qurulun

- PCB Dizayn Proqramından istifadə edin: Sxematikatı Kicad, qartal, altium və ya orcad-da çəkin.

- Məntiqi olaraq komponentləri təşkil edin: qrup gücü, siqnal və yer bölmələri düzgün.

- Bağlantıları doğrulayın: Datasheets və funksional gözləntilərlə müqayisə edin.

5. Dövrü simulyasiya edin və yoxlayın

- Simulyasiya proqramından istifadə edin: Ltspice, Proteus və ya Multisim kimi alətlər dövrə davranışını yoxlamağa kömək edə bilər.

- Orijinal PCB ilə müqayisə edin: mümkünsə güclə işləmə qabiliyyəti ilə test funksiyası.

Alətlər tələb olunur:

✔ Multimetr / LCR metr

✔ Osiloskop (siqnal testi üçün)

✔ İsti Hava Rework Stansiyası (Torpaqlar üçün)

✔ Mikroskop / Böyüdücü

✔ PCB Dizayn Proqramı (Kicad, Qartal, Altium)

✔ rentgen skaneri (çoxsaylı lövhələr üçün)

Son düşüncələr

Klonlanmış bir PCB-dən sxematik bir hasil etmək, vaxt aparan, lakin nail olan bir prosesdir. PCB mülkiyyət dizaynına aid olduqda, əqli mülkiyyət qanunlarına hörmət etmək çox vacibdir. Müəyyən bir PCB və ya alət tövsiyələri bir növü barədə rəhbərlik etmək istərdinizmi?
