Nə üçün PCBA Təhlükəsizlik Sistemi Etibarlı Təhlükəsizlik Məhsulunun Yaradılması və ya Qırılması Əsasıdır?

Məqalənin xülasəsi

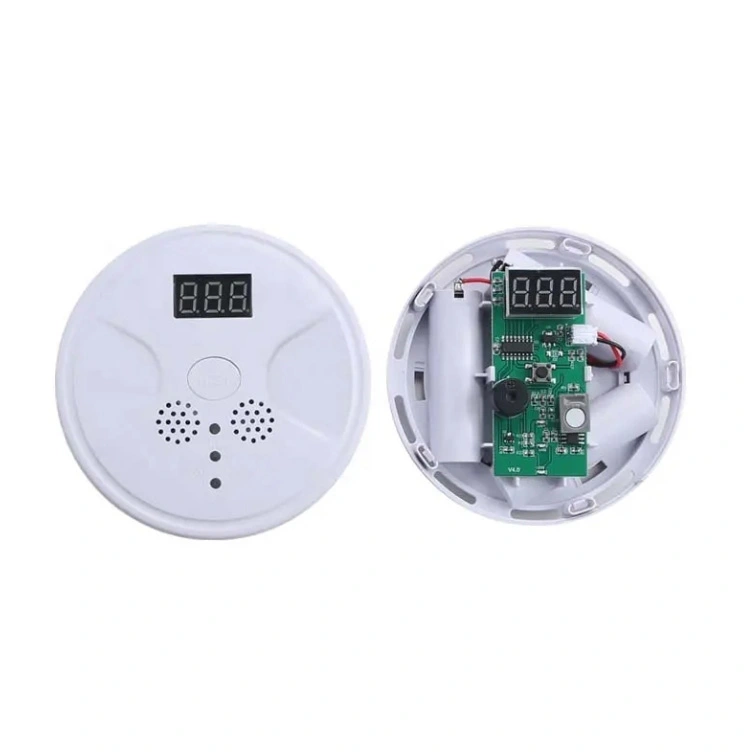

Təhlükəsizlik cihazı yalnız içərisindəki dövrə lövhəsi qədər etibarlıdır. Əgər siz kameralar, giriş idarəetmə panelləri, tüstü/CO detektorları, müdaxilə siqnalları və ya ağıllı şlüzlər tikirsinizsə (və ya satın alırsınızsa),Təhlükəsizlik Sistemi PCBAetibarlılıq, işləmə müddəti və "yanlış həyəcan siqnalları yoxdur" performansının qərar verildiyi yerdir. Bu məqalə müştərilərin ən çox rast gəlinən ağrı nöqtələrini - sahə nasazlıqları, qeyri-sabit güc, səs-küylü siqnallar, uyğun olmayan montaj keyfiyyəti və çətin uyğunluq - parçalayır və dizayndan sınaqdan kütləvi istehsala qədər möhkəm PCBA strategiyasının necə göründüyünü göstərir. Siz həmçinin praktiki yoxlama siyahısını, tətbiq növünə görə tələblər cədvəlini və alıcıların sifariş verməzdən əvvəl verdiyi suallara cavabları görəcəksiniz.

Mündəricat

• Kontur
• Təhlükəsizlik Avadanlıqlarında Adətən Səhv Olanlar
• Təhlükəsizlik Sistemi PCBA əslində nə edir
• Yanlış Siqnalları və Sahə Uğurlarını Azaldan Dizayn Seçimləri
• Əhəmiyyətli İstehsal və Keyfiyyətə Nəzarət
• Təhlükəsizlik Məhsullarının keçə bilməyəcəyini yoxlamaq
• Təhlükəsizlik Tətbiqi ilə Tələblər
• Qiymətləndirmə və Təchizatçı Qiymətləndirilməsi üçün Alıcı Yoxlama Siyahısı
• Tez-tez verilən suallar
• Son düşüncələr və növbəti addım

Kontur

1. Təhlükəsizlik cihazlarında ümumi uğursuzluqlar və xərc tələləri
2. İçindəki əsas funksiyalar aTəhlükəsizlik Sistemi PCBA
3. Sabitlik, aşağı səs-küy və uzun ömür üçün dizayn taktikası
4. Gəlirləri azaldan montaj keyfiyyətinə nəzarət
5. Kameralar, həyəcan siqnalları və detektorlar üçün sınaq strategiyası
6. Tətbiqə əsaslanan tələblər cədvəli
7. Praktik alıcı yoxlama siyahısı və tez-tez verilən suallar

Təhlükəsizlik Avadanlıqlarında Adətən Səhv Olanlar

Təhlükəsizlik sənayesində "problem" nadir hallarda dramatik bir uğursuzluqdur. Müştəri şikayətlərinin əksəriyyəti inamı sakitcə məhv edən kiçik, təkrarlanan məsələlərdən qaynaqlanır - təsadüfi yenidən yükləmələr, qeyri-sabit qoşulma, yanlış tətiklər, buraxılmış tətiklər, elektrik səs-küyünə görə gecə dumanlı video və ya laboratoriyada işləyən, lakin sahədə aylar sonra uğursuz olan cihazlar.

• Yanlış həyəcan siqnalları:Səs-küylü analoq ön hissələr, zəif torpaqlama və ya qeyri-sabit sensor meylləri heç bir şey olmadıqda detektorları işə sala bilər.
• Buraxılmış hadisələr:Zəif siqnal kondisioneri, yük altında yavaş MCU reaksiyası və ya proqram təminatının sıradan çıxması real təhlükələrin nəzərə alınmamasına səbəb ola bilər.
• Təsadüfi sıfırlamalar və "xəyal" səhvləri:Marjinal güc dizaynı, qeyri-kafi ayrılma və ya ESD hadisələri aydın bir iz qoymadan sistemi yenidən işə sala bilər.
• Qısa sahə ömrü:İstilik, rütubət, vibrasiya və komponentlərin gərginliyi lehim birləşmələrini pisləşdirə və ya kondansatörün yaşlanmasını sürətləndirə bilər.
• Uyğun olmayan qruplar:Əgər BOM nəzarəti və proses intizamı zəifdirsə, iki “eyni” istehsal partiyası fərqli davrana bilər.
• Uyğunluq gecikmələri:EMC/EMI problemləri tez-tez gec görünür və düzülmə və torpaqlama erkən planlaşdırılmayıbsa, düzəltmək baha başa gəlir.

Bu problemlərin qarşısını almağın ən yaxşı yolu müalicə etməkdirTəhlükəsizlik Sistemi PCBAsistem səviyyəsində etibarlılıq layihəsi kimi – sadəcə “hissələri bir-birinə bağlayan” lövhə deyil.

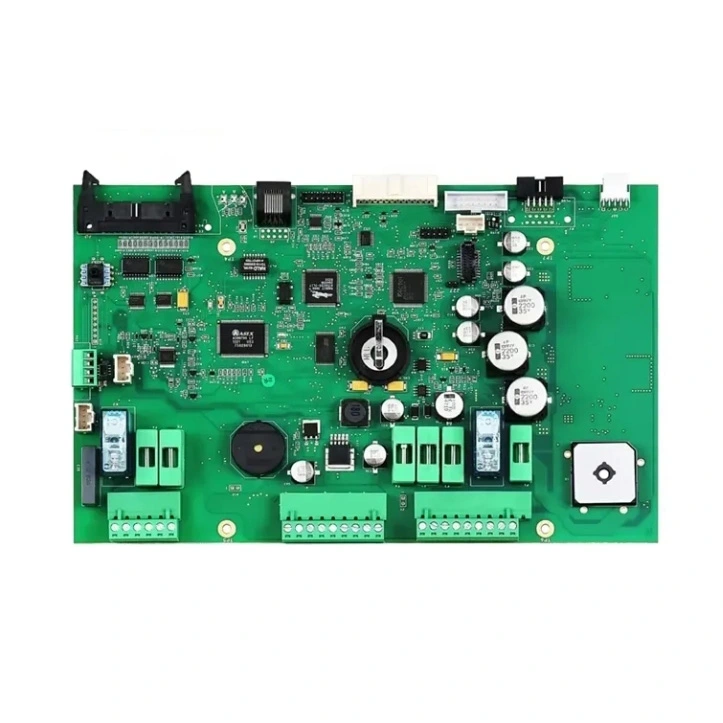

Təhlükəsizlik Sistemi PCBA əslində nə edir

Təhlükəsizlik cihazları kənardan sadə görünür, lakin içəridəki lövhə eyni anda bir neçə yüksək vəzifə yerinə yetirir:

• Gücün çevrilməsi və qorunması:Geniş giriş diapazonlarını qəbul etmək, dalğalanmalardan xilas olmaq və həssas dövrələrə təmiz relslər çatdırmaq.
• Sensor alınması:PIR, tüstü/CO, maqnit kontaktları, müdaxilə açarları, mikrofonlar və ya sabit eşikləri olan kamera sensorlarının oxunması.
• Emal və qərar məntiqi:MCU/MPU-lar aşkarlama məntiqi, kənar süni intellekt, şifrələmə, hadisələrin buferləşdirilməsi və nəzarətçi monitorinqini həyata keçirir.
• Bağlantı:Ethernet, Wi-Fi, mobil, RS-485, CAN və ya LoRa modulları buraxılışların qarşısını almaq üçün təmiz RF/layout təcrübələrinə ehtiyac duyur.
• Təhlükəsizlik sərtləşdirilməsi:Klonlaşdırma və icazəsiz girişi azaltmaq üçün təhlükəsiz yükləmə, şifrələnmiş yaddaş, aparat identifikatorları və ya təhlükəsiz elementlər.
• İnsan və sistem interfeysləri:Klaviaturalar, relelər, sirenalar, LEDlər, dinamiklər və xarici I/O sui-istifadə və səs-küyə qarşı möhkəm olmalıdır.

Buna görə də lövhənin dizaynı və montaj keyfiyyəti çox vaxt “zəngin xüsusiyyətlərə malik cihazın” sabit məhsula və ya satışdan sonrakı kabusa çevrilməsinə qərar verir.

Yanlış Siqnalları və Sahə Uğurlarını Azaldan Dizayn Seçimləri

GüclüTəhlükəsizlik Sistemi PCBAintizamlı elektrik dizaynı və tərtibatı ilə başlayır. Aşağıda uğursuzluqları və gəlirləri ardıcıl olaraq azaldan dizayn mövzuları verilmişdir.

• Səs-küyə nəzarət və torpaqlama strategiyası:Səs-küylü güc bölmələrini analoq algılamadan ayırın. Aydın bir dönüş yolu planından istifadə edin, yüksək di/dt döngələrini sıx saxlayın və həssas izləri keçid sahələrindən keçirməyin.
• Real dünya girişlərinə uyğun güc bütövlüyü:Təhlükəsizlik qurğuları nadir hallarda mükəmməl gücə malikdir. Gərginlik düşməsi, uzun kabellər, adapter dəyişkənliyi və dalğalanmaları planlaşdırın. Tənzimləyicilərdə və istilik dizaynında marja əlavə edin.
• Hər bir xarici əlaqə nöqtəsində ESD və dalğalanmadan qorunma:Klaviaturalar, portlar, antena bağlayıcıları və sensor naqilləri ESD maqnitləridir. Düzgün TVS seçimi və yerləşdirilməsi sonradan təsadüfi sıfırlamaları təqib etməkdən daha ucuzdur.
• Gözətçi iti və qaçış strategiyası:Yaxşı bir cihaz "təxmin edilən şəkildə" uğursuz olur. Qəhvəyi aşkarlama, sıfırlama nəzarəti və müəyyən edilmiş yükləmə bərpa rejimi “indicə öldü” şikayətlərini azaldır.
• Uzun ömür üçün komponentin azaldılması:Gərginlik, dalğalanma və temperatur marjasından istifadə edin. Kondansatörlərə və induktorlara kiçik qənaət böyük zəmanət xərclərinə çevrilə bilər.
• İlk gündən sınaq üçün dizayn:Test yastıqları, proqramlaşdırma başlıqları və ölçülə bilən nöqtələr əlavə edin ki, istehsal hər bir vahidi tez və ardıcıl şəkildə yoxlaya bilsin.

Mövcud məhsulu təkmilləşdirirsinizsə və ya köhnə lövhəni əvəz edirsinizsə, intizamlı yenidən dizayn (və ya yaxşı idarə olunan lövhənin klonlanması) istehsal qabiliyyətini və uzunmüddətli mənbə sabitliyini yaxşılaşdırarkən orijinal davranışı qoruya bilər.

Əhəmiyyətli İstehsal və Keyfiyyətə Nəzarət

Montaj və prosesə nəzarət səliqəsiz olarsa, hətta mükəmməl sxem uğursuz ola bilər. Təhlükəsizlik məhsulları üçün məqsəd hər bir vahiddə ardıcıl siqnal bütövlüyü və mexaniki etibarlılıqdır.

• İzlənə bilən BOM nəzarəti:Komponent alternativləri əvvəlcədən təsdiq edilməli, sənədləşdirilməli və təsdiqlənməlidir - xüsusən də sensorlar, tənzimləyicilər və RF hissələri üçün.
• SMT üçün prosesə nəzarət:Stencil dizaynı, pastanın yoxlanılması, yerləşdirmə dəqiqliyi və yenidən axın profili fasilələrlə lehimləmə qüsurlarının qarşısını alır.
• Rütubət və işləmə intizamı:Gizli nasazlıqların qarşısını almaq üçün MSL komponentləri və həssas sensorlar düzgün saxlanmalı və bişirilməlidir.
• Optik və rentgen müayinəsi:İncə səsli və BGA cihazları tez-tez "gözə gözəl görünməkdən" daha dərin yoxlama tələb edir.
• Konformal örtük variantları:Xarici və ya sərt mühitlər üçün örtük rütubət və çirklənməyə qarşı etibarlılığı əhəmiyyətli dərəcədə artıra bilər.

Təchizatçılar bəyənirShenzhen Greeting Electronics Co., Ltd. adətən yalnız qiymətlərə görə deyil, həm də onların nəzarət edilən satınalma, ardıcıl montaj və təhlükəsizlik yönümlü quruluşlar üçün təkrarlanan testləri necə yaxşı yerinə yetirə bilməsinə görə qiymətləndirilir.

Təhlükəsizlik Məhsullarının keçə bilməyəcəyini yoxlamaq

Təhlükəsizlik avadanlığı ən pis gündə baş verənlərə görə qiymətləndirilir - sakit demoda deyil. EtibarlıTəhlükəsizlik Sistemi PCBAİstehsal planı adətən bir neçə testdən ibarətdir:

• Dövrədaxili sınaq (İKT):Lehim birləşmələrini, komponentlərin mövcudluğunu və kritik şəbəkələri sürətlə yoxlayır.
• Funksional sınaq:Real şəraitdə sensor oxunuşlarını, rabitəni, rele çıxışlarını, audio və hadisə məntiqini təsdiq edir.
• Proqramlaşdırma və kalibrləmə:Təhlükəsiz düymələr, cihaz identifikatorları, RF kalibrləmə və ya sensor ofset kalibrlənməsi avtomatlaşdırılmalı və qeyd edilməlidir.
• Yanma və ya stress skrininqi:Daha yüksək riskli məhsullar üçün, qısa müddətli stress, daşınmazdan əvvəl erkən çatışmazlıqlara səbəb ola bilər.
• Ətraf mühitin yoxlanılması:Temperaturun dəyişməsi və əsas rütubətin yoxlanılması açıq hava kameraları və detektorları üçün xüsusilə dəyərlidir.

Praktik məsləhət: sınaq qeydlərini tələb edin (hətta seriya nömrələrinə bağlı sadə keçid/uğursuzluq qeydləri). Bu, “biz onu sınaqdan keçirdik”i ölçülə bilən keyfiyyət sisteminə çevirir.

Təhlükəsizlik Tətbiqi ilə Tələblər

Qiymətləndirmə və Təchizatçı Qiymətləndirilməsi üçün Alıcı Yoxlama Siyahısı

Əgər siz aTəhlükəsizlik Sistemi PCBA, RFQ aydın texniki və keyfiyyət gözləntilərini ehtiva etdikdə daha yaxşı nəticələr (və daha az sürpriz) əldə edəcəksiniz. Növbəti sorğunuza köçürə biləcəyiniz praktiki yoxlama siyahısı budur:

• Fayllar:Gerber, BOM, seç və yerləşdir, montaj rəsmləri və istənilən xüsusi proses qeydləri.
• Hədəf mühiti:Daxili/açıq məkan, temperatur diapazonu, rütubətə məruz qalma, vibrasiya gözləntiləri.
• Güc şərtləri:Daxiletmə diapazonu, kabel uzunluğu, dalğalanmaya məruz qalma, ehtiyat batareya davranışı.
• Bağlantı:Ethernet/Wi-Fi/mobil modullar, antena növləri, qapalı məhdudiyyətlər.
• Keyfiyyət səviyyəsi:Tələb olunan yoxlama addımları (AOI, X-ray), məqbul qüsur meyarları, izlənilmə ehtiyacları.
• Test planı:İKT/FCT tələbləri, proqramlaşdırma metodu, kalibrləmə addımları, istədiyiniz test jurnalları.
• Həyat dövrü və mənbə:Tercih edilən brendlər, məqbul alternativlər, ömrünün sonu riskinin idarə edilməsi.
• Təhlükəsizlik tələbləri:Təhlükəsiz elementlər, əsas inyeksiya prosesi, proqram təminatının qorunması gözləntiləri.

Nə qədər spesifik olsanız, təchizatçı məhsulunuz ətrafında sabit bir proses qura bilər, xüsusən də prototiplərdən kənara çıxdığınız zaman.

Tez-tez verilən suallar

S: Təhlükəsizlik Sistemi PCBA-dan dəqiq sitat gətirmək üçün mənə hansı məlumat lazımdır?
A: Ən azı, Gerbers, BOM və seç və yerlə təmin edin. Əgər funksional tələbləriniz varsa (məsələn, ultra aşağı güc və ya EMC məhdudiyyətləri), onları erkən daxil edin ki, qurma və sınaq planı real istifadə vəziyyətinizə uyğun olsun.

S: Avadanlığın səbəb olduğu yanlış həyəcan siqnallarını necə azaltmaq olar?
A: Siqnal bütövlüyünə və güc sabitliyinə diqqət yetirin: sabit sensor meyli, düzgün filtrləmə, təmiz torpaqlama və xarici naqillərdə qorunma. Sonra funksional sınaq zamanı real tətik simulyasiyaları ilə davranışı təsdiq edin.

S: Artıq mövcud olmayan köhnə təhlükəsizlik lövhəsini yenidən yaratmaq mümkündürmü?
Cavab: Çox vaxt bəli, lakin müvəffəqiyyət sənədlərin keyfiyyətindən və komponentlərin mövcudluğundan asılıdır. Nəzarət olunan yanaşma ehtiyatlı BOM rekonstruksiyası, nizam nizam-intizamı və davranış yoxlanışını əhatə edir ki, yeni quruluş orijinal cihazın performansına uyğun olsun.

S: Göndərmədən əvvəl hansı testlər ən vacibdir?
A: Təftiş (lazım olduqda AOI/X-ray) və sensorları, kommunikasiyaları və çıxışları həyata keçirən funksional testin birləşməsi. Bir çox təhlükəsizlik məhsulları üçün əsas stress testi erkən həyat uğursuzluqlarını aşkar etməyə kömək edir.

S: Sahədə "təsadüfi yenidən yükləmə" problemlərinə nə səbəb olur?
Cavab: Ən çox rast gəlinən günahkarlar elektrik kəsilməsi, ESD hadisələri, marjinal tənzimləyicilər, zəif birləşmə və ya təmiz şəkildə bərpa olunmayan proqram təminatıdır. Yaxşı sıfırlama nəzarət strategiyası və hədəflənmiş doğrulama əksər halları aradan qaldıra bilər.

Son düşüncələr və növbəti addım

Əgər təhlükəsizlik məhsulunuzun reputasiyası ardıcıl aşkarlama, sabit əlaqə və uzunmüddətli işləmə müddətindən asılıdırsa,Təhlükəsizlik Sistemi PCBAproqram təminatınız və sənaye dizaynınızla eyni ciddiliyə layiqdir. Lövhə səs-küyə nəzarət, qorunma və təkrarlana bilən sınaq üçün tərtib edildikdə, siz daha az "sirrli uğursuzluqlar" göndərir, gəlirləri azaldır və həqiqətən davamlı olan müştəri etibarını yaradırsınız.

Yeni bir tikinti planlaşdırırsınızsa, mövcud dizaynı təkmilləşdirirsinizsə və ya istehsalı genişləndirməyə hazırlaşırsınızsa,bizimlə əlaqə saxlayıntətbiq məqsədlərinizi, sınaq ehtiyaclarınızı və prototipdən kütləvi istehsala qədər ən etibarlı yolu müzakirə etmək.
