PCB Clone, çatışmayan dizayn faylları olan bir lövhəni xilas etməyə necə kömək edə bilər?

mücərrəd

Kritik bir elektron məhsul hələ də xidmətdədir, lakin orijinal CAD məlumatları yox olduqda, bir uğursuz lövhə həftələrlə fasilələrə çevrilə bilər, bahalı yenidən dizayn dövrləri və ya etibarsız əvəzedicilər üçün mübarizə. PCB klonuyenidən yaradan strukturlaşdırılmış tərs mühəndislik yanaşmasıdır Mövcud dövrə lövhəsinin istehsala hazır məlumatları, beləliklə siz onu çoxalda, miqyasda təmir edə və ya köhnə məhsul xəttini canlı saxlaya bilərsiniz. uzunmüddətli yeniləmə. Bu məqalə klonlaşdırmanın nə vaxt məna kəsb etdiyini, hansı məlumatları real şəkildə bərpa edə biləcəyinizi, riski necə minimuma endirəcəyinizi və hansı Məsul klonlama iş axını ilk yoxlamadan son yoxlamaya kimi görünür.

Mündəricat

• Bir baxışda kontur
• PCB klonlaması hansı ağrı nöqtələrini həll edir

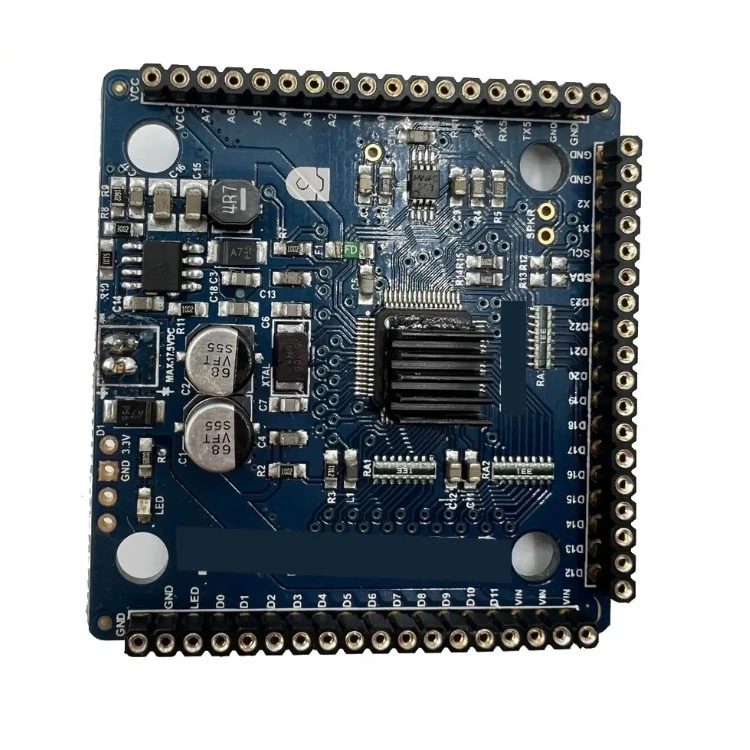

• PCB Klonu Təcrübədə Həqiqətən Nə deməkdir
• Klonlaşdırma nə vaxt ən ağıllı seçimdir və nə vaxt deyil
• Başdan sona qədər praktiki PCB klon iş axını
• Keyfiyyəti və Etibarlılığı necə qorumaq olar
• Xərcləri və Təqdimat Vaxtını Nə Etdirir
• Sitat tələb etməzdən əvvəl nə hazırlamalısınız
• Məsuliyyətli Klonlama Partnyorunu Necə Seçmək olar
• Tez-tez verilən suallar
• Növbəti Addım

Bir baxışda kontur

1. Məqsədinizi aydınlaşdırın: dəyişdirmə, təmir ehtiyatı, həyat dövrünün uzadılması və ya körpünün yenidən dizaynı.
2. Sahibliyi və icazələri təsdiqləyin.
3. Lövhə məlumatlarını çəkin: ölçülər, təbəqələr, yığma göstərişləri və komponentlərin xəritələşdirilməsi.
4. İstehsal faylları və elektrik niyyətini yenidən yaradın: Gerber, drill, netlist, BOM.
5. Nəzarət edilən reviziyanın prototipini yaradın, yoxlayın və kilidləyin.
6. Davamlı nəzarətləri qurun: daxil olan yoxlama, funksional sınaq və izlənilmə.

PCB klonlaması hansı ağrı nöqtələrini həll edir

Əksər komandalar lövhəni klonlamağa qərar vermirlər, çünki bu, əyləncəli səslənir. Alternativ daha pis olduğu üçün bunu edirlər. Budur ən çox rast gəlinən hallar haradaPCB klonureal əməliyyat ağrısını aradan qaldırır:

• Mənbə faylları yoxdurçünki orijinal dizayner getdi, məlumatlar itirildi və ya məhsul illər sonra əldə edildi.
• İstifadə müddəti bitmiş komponentlərsizi ya təcili olaraq yenidən dizayn etməyə, ya da riskli boz bazar fondunu əldə etməyə məcbur edin.
• Sahə təmirinaməlum yığma və ya mis çəkiləri olan təsadüfi “uyğun” alternativlərə deyil, sabit əvəzedici lövhələrə ehtiyac var.
• Uyğunluq təzyiqiauditlərdən və ya daxili keyfiyyət qapılarından keçmək üçün ardıcıl istehsal və sənədlər tələb olunur.
• Bərpa vaxtı“Mükəmməl müasir dizayndan” daha çox əhəmiyyət kəsb edir, xüsusən də sənaye nəzarəti və köhnə cihazlar üçün.

PCB Klonu Təcrübədə Həqiqətən Nə deməkdir

İnsanlar "klonlaşdırma" dan təsadüfi istifadə edirlər, lakin mühəndislik baxımından bu, adətən üç iş qatını ehtiva edir:

• Fiziki təkrarlamalövhənin konturunu, montaj deliklərini, birləşdiriciləri, təbəqə sayını və yığma davranışını mümkün qədər yaxından yenidən yaratmaq.
• Elektrik yenidən qurulmasımis əlaqəni ələ keçirmək, beləliklə təkrarlanan lövhə orijinal netlist niyyətinə uyğun gəlir.
• Komponent bərpasıhissələrin, ayaq izlərinin, dəyərlərin, alternativlərin və montaj qeydlərinin müəyyən edilməsi, beləliklə lövhənin ardıcıl şəkildə qurulması.

Çatdırılma nəticələrinə tez-tez Gerber və ya ODB++ məlumatları, qazma faylları, mümkün olduqda seç və yerləşdirmə məlumatları, materialların siyahısı, və təsdiqlənmiş şəbəkə siyahısı. Məqsədiniz uzunmüddətli davamlılıqdırsa, bir çox komandalar həmçinin yenidən qurulmuş sxem tələb edirlər ki, gələcək problemlərin həlli təxminlərə əsaslanmasın.

Klonlaşdırma nə vaxt ən ağıllı seçimdir və nə vaxt deyil

Klonlama defolt deyil, bir vasitədir. Risk profilinizə və qrafikinizə uyğun gələndə istifadə edin.

Başdan sona qədər praktiki PCB klon iş axını

Etibarlı bir klon tək bir taramanın deyil, intizamlı addımların nəticəsidir. Aşağıda mühəndislik qruplarının sürprizləri azaltmaq üçün istifadə etdiyi iş axını var.

• Addım 1: Qəbul və hədəfin müəyyən edilməsi
  • “Uğur”un nə demək olduğunu təsdiqləyin: dəqiq əvəz, forma uyğun funksiya və ya alternativlərlə funksional ekvivalent.
  • Kontekst toplayın: əməliyyat mühiti, uğursuzluq rejimi, gözlənilən həcm və vaxt qrafiki.
• Addım 2: Qeyri-dağıdıcı yoxlama
  • Konturları, deşik yerlərini, birləşdirici açarları və mexaniki məhdudiyyətləri ölçün.
  • Qat göstəricilərini və empedans izləri, növlər və mis tökülmələri kimi istehsal xüsusiyyətlərini müəyyənləşdirin.
• Addım 3: Mis və təbəqələr üçün məlumatların toplanması
  • İzləri və istinad təyinatlarını xəritələşdirmək üçün üst və alt təbəqələr üçün yüksək ayırdetmə təsviri.
  • Nəzarət olunan təbəqə çox qatlı lövhələr üçün lazım olduqda aşkar edilir, sədaqəti qorumaq üçün diqqətlə aparılır.
• Addım 4: Komponentin identifikasiyası və BOM-un yenidən qurulması
  • Çapraz yoxlama işarələri, paketlər və dəyərlər; polariteləri və pin-1 oriyentasiyasını təsdiqləyin.
  • Gələcək çatışmazlıqların qarşısını almaq üçün təsdiq edilmiş alternativləri müəyyənləşdirin.
• Addım 5: İstehsal nəticələrini yenidən yaradın
  • Qazma və lehim maskası tərifləri daxil olmaqla, plan faylları və istehsal məlumatlarını yaradın.
  • Bağlantını çıxarın və bərpa edilmiş misə qarşı netlist ardıcıllığını yoxlayın.
• Addım 6: Prototipin qurulması və təsdiqlənməsi
  • Nəzarət olunan proses parametrləri altında prototiplər yaradın.
  • Müvafiq olduqda davamlılıq, empedans yoxlamaları və real sistemdə funksional yoxlama kimi elektrik testlərini həyata keçirin.
• Addım 7: Təftiş kilidi və sənədlər
  • Dəyişiklik qeydləri və sınaq qeydləri ilə yoxlanıla bilən təftişi dondurun.
  • Məhsulu illərlə saxlamağı planlaşdırırsınızsa, xidmət üçün əlverişli nəticələr yaradın.

Keyfiyyəti və Etibarlılığı necə qorumaq olar

Müştərilərin ən böyük qorxusu sadədir: "Klonlanmış lövhə tam olaraq orijinal kimi davranacaqmı və yerləşdirmədən sonra da belə davranmağa davam edəcəkmi?" Klonlaşdırmanı idarə olunan mühəndislik layihəsi kimi müalicə etməklə bu riski azalda bilərsiniz.

• Yığma intizamımövcud olduqda təbəqə sayını, mis qalınlığını, dielektrik davranışını və idarə olunan empedans strukturlarını təkrarlayın.
• Bağlayıcı dəqiqliyimexaniki uyğunsuzluq, dövrə düzgün olsa belə, uğursuzluğun sürətli bir yoludur.
• Komponentin həqiqiliyiizlənilə bilən mənbə qurmaq və kritik IC-lər üçün naməlum təchizat kanallarından qaçınmaq.
• Test strategiyasıYük şəraiti, istilik davranışı və kənar vəziyyətlər daxil olmaqla, "yandırılır" xaricində bir sınaq planı təyin edin.
• Prosesə nəzarətəvvəldən lehimləmə profillərini, yoxlama standartlarını və qəbul meyarlarını müəyyənləşdirin.

Xərcləri və Təqdimat Vaxtını Nə Etdirir

Mürəkkəblik fərqli olduğu üçün qiymət dəyişir. Təxmin etmək əvəzinə, vacib olan rıçaqlara diqqət yetirin:

• Qatların sayı və sıxlığıdaha çox təbəqə və incə meydança komponentləri yenidənqurma səylərini artırır.
• Şuranın vəziyyətiyanmış, korroziyaya uğramış və ya fiziki cəhətdən dəyişdirilmiş lövhələr bərpa oluna bilən detalları azaldır.
• Parçaların mövcudluğudayandırılmış və ya müəyyən edilməsi çətin olan komponentlər mənbə və yoxlama vaxtı əlavə edir.
• Sənədləşdirmə səviyyəsi tələb olunurtam sxematik rekonstruksiya forma uyğun funksiya klonundan daha uzun çəkir.
• Doğrulama gözləntilərireal sisteminizdə funksional test "oxşar görünür" və "etibarlı işləyir" arasındakı fərqdir.

Sitat tələb etməzdən əvvəl nə hazırlamalısınız

Kiçik bir məlumat paketi hazırlasanız, daha sürətli, daha dəqiq plan əldə edəcəksiniz. Bu yoxlama siyahısından istifadə edin.

• Heç olmasa2 iş nümunəsimümkün olduqda, üstəlik, uğursuzluq analizini istəyirsinizsə, 1 uğursuz nümunə.
• Mexanik məhdudiyyətləri və konnektorun istiqamətini təsdiqləmək üçün məhsulda quraşdırılmış lövhənin fotoşəkilləri.
• Hədəf miqdarınız və davamlı təchizata və ya birdəfəlik partiyaya ehtiyacınız olub-olmaması.
• Hər hansı məlum iş şəraiti: temperatur diapazonu, vibrasiya, rütubət, iş dövrü, yük profilləri.
• Hələ də əlinizdə olan hər hansı ipucu: qismən Gerbers, PDF-lər, köhnə BOM ixracları, silkscreen qeydlər və ya test prosedurları.
• Firmware və proqramlaşdırılmış hissələrə dair aydınlıq: sizdə ikiliklər, açarlar və ya proqramlaşdırma metodu varmı?

Məsuliyyətli Klonlama Partnyorunu Necə Seçmək olar

Siz təkcə lövhə almırsınız. Siz reproduksiyanın idarə olunduğuna, sənədləşdirildiyinə və təkrarlana biləcəyinə əminlik əldə edirsiniz. Təchizatçı münasibətlərində nələrə diqqət etmək lazımdır:

• Qanunilik və icazələr üzrə aydın sərhədlərciddi bir provayder sahiblik və səlahiyyətli istifadə haqqında soruşacaq.
• Mühəndislik rabitəsistack-up, alternativlər və test üsullarını sadə dildə müzakirə etməyi bacarmalısınız.
• Doğrulama zehniyyətinetlist yoxlamaları, prototipin yoxlanılması və izlənilə bilən satınalmaları axtarın.
• Təftiş nəzarətiklonlaşdırılmış dizayn müəyyən edilmiş versiyaya malik olmalıdır ki, gələcək partiyalar ardıcıl qalsın.

AtShenzhen Greeting Electronics Co., Ltd., komandalar adətən klonlamaya mühəndislik davamlılığı layihəsi kimi yanaşır: hədəfləri aydınlaşdırın, kritik istehsal məlumatlarını bərpa edin, prototipləri real şəraitdə təsdiqləyin, sonra təkrar istehsal üçün sabit revizyonu kilidləyin. Yenidən dizaynı planlaşdırarkən körpü həllinə ehtiyacınız varsa, idarə olunan klon etibarlılığı itirmədən sizə vaxt qazana bilər.

Tez-tez verilən suallar

PCB klonu orijinal lövhə ilə eyni ola bilərmi?

Bu, forma uyğun funksiya ekvivalenti və çox vaxt son dərəcə yaxın ola bilər, lakin “eyni” nə demək istədiyinizdən asılıdır. Mexanik ölçülər və əlaqə ola bilər adətən çox yaxşı uyğunlaşdırılır. Dəqiq maddi davranış, mülkiyyət komponentləri və proqram təminatı təfərrüatları əlavə iş tələb edə bilər və ya mümkün olmaya bilər orijinal məlumat olmadan yenidən yaradın.

Mənə çoxlu nümunə lazımdırmı?

Çoxsaylı nümunələr riski azaldır, çünki mühəndislər işarələri müqayisə edə, qeyri-müəyyən izləri təsdiqləyə və artıq dəyişdirilmiş və ya təmir edilmiş lövhənin surətini çıxarmaqdan çəkinə bilərlər. Yalnız bir nümunəniz varsa, daha çox doğrulama addımları və daha mühafizəkar bir zaman çizelgesi gözləyin.

Bəzi komponentlər artıq mövcud deyilsə nə olacaq?

Praktik klon planına tez-tez komponent alternativləri daxildir. Əsas odur ki, alternativlərin elektrik tələblərinə uyğun olduğunu və ayaq izinə uyğun olduğunu yoxlamaq, sonra real yükünüz və mühitiniz altında sınaqdan keçirərək davranışınızı təsdiqləyin.

Klonlama proqram təminatı və proqramlaşdırmanı həll edəcək

PCB-nin klonlanması avtomatik olaraq kilidlənmiş proqram təminatını yenidən yaratmır. Lövhədə proqramlaşdırılmış mikrokontrollerlər, təhlükəsiz elementlər və ya şifrələnmiş yaddaş varsa, sizə orijinal ikili sənədlər, qanuni proqramlaşdırma metodu və ya səlahiyyətli əvəzedici hissə strategiyası lazım ola bilər.

Sahə uğursuzluqları şansını necə azaltmaq olar

Doğrulama planı tələb edin və prototipləri kritik missiya sistemləri üçün məcburi hesab edin. Qəbul meyarlarını müəyyənləşdirin, reallığı təqlid edən funksional testləri daxil edin əməliyyat şəraiti və izlənilə bilən satınalma və yoxlama standartları ilə təftişi kilidləyin.

Növbəti Addım

Əgər çatışmayan fayllar, istifadə müddətinin başa çatması və ya təcili dayanma vaxtı ilə məşğul olursunuzsa, yaxşı idarə olunanPCB klonulayihə sizə sabitlik verə bilər, istehsala geri dönmə yolu sınaqdan keçir. Lövhə fotoşəkillərinizi, hədəf miqdarınızı və sistem kontekstinizi paylaşın və daxil olan praktik bərpa planını tələb edin doğrulama və təftiş nəzarəti.
